Trennvorrichtung 15 Öffnung A 22 - 115 mm für Art.-Nr. 4157490002
259,68 €*
Inhalt:
1 Stück
15 verfügbar, Lieferzeit: 2-3 Werktage
(Keine Zustellung an Sonn- und Feiertagen)
Produktnummer:
187718
Herstellernummer:
4157490012
EAN:
4021176007118
Katalognummer:
E495031
Produktinformationen "Trennvorrichtung 15 Öffnung A 22 - 115 mm für Art.-Nr. 4157490002"
Anwendung: zum Abziehen von Kugellagern, Rollenlagern, Innenringen und anderen bündig aufsitzenden Teilen · die scharfen Schneiden ermöglichen das Abziehen bündig aufliegender Teile, wo 2- und 3- armige Abzieher unanwendbar sind
(Abb. 1) · das Spannen der Trennbacken erfolgt durch gleichmäßiges Abziehen der Muttern auf den Seitenbolzen
Arbeitsweise:

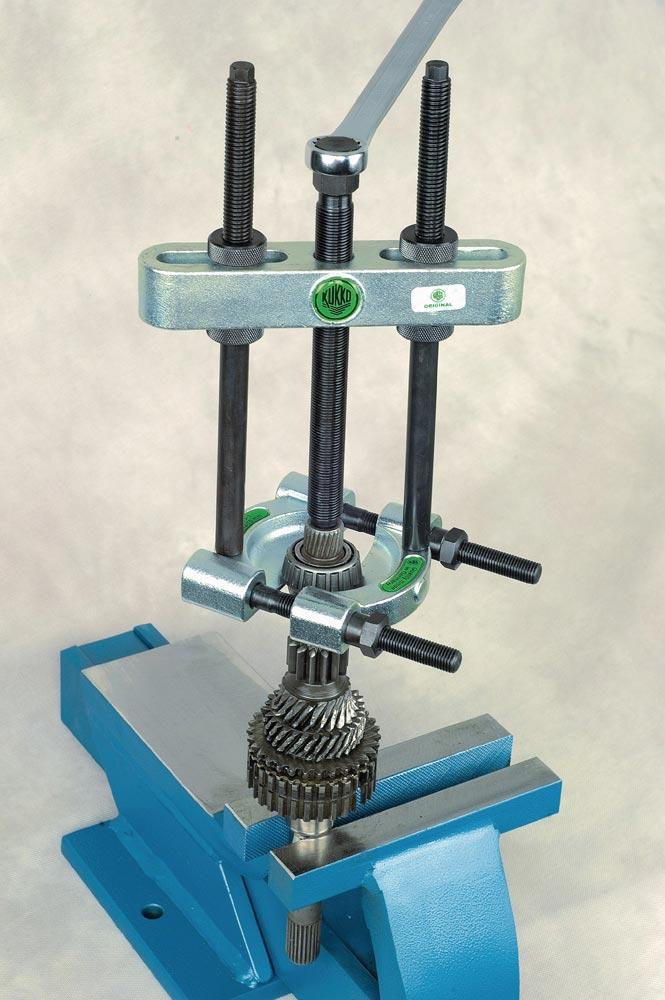

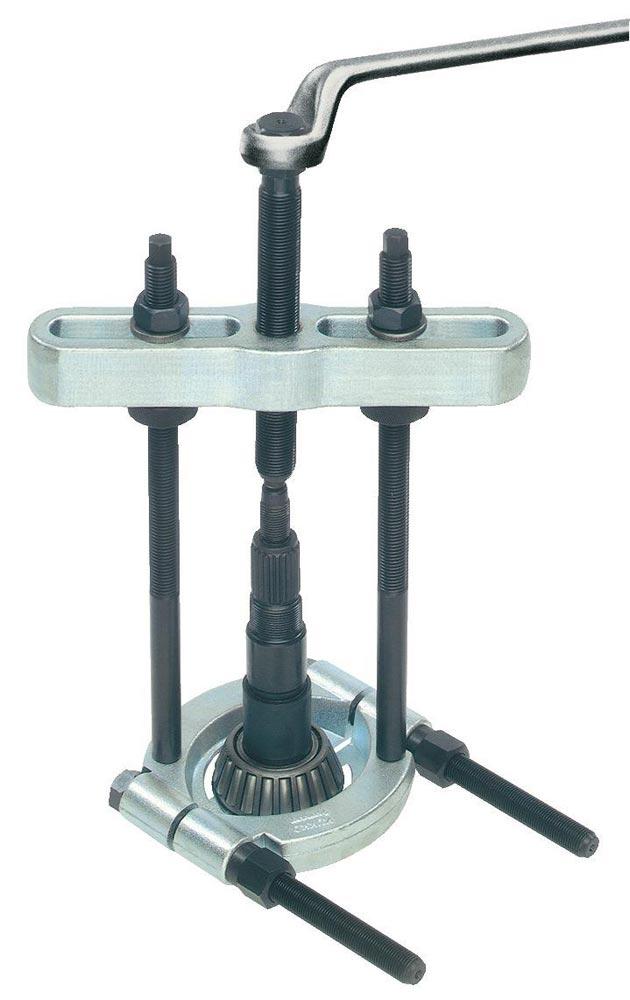

das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende (Abbildung 2 und 3), bei den größeren Abziehvorrichtungen ist auch hydraulische Arbeitsweise möglich

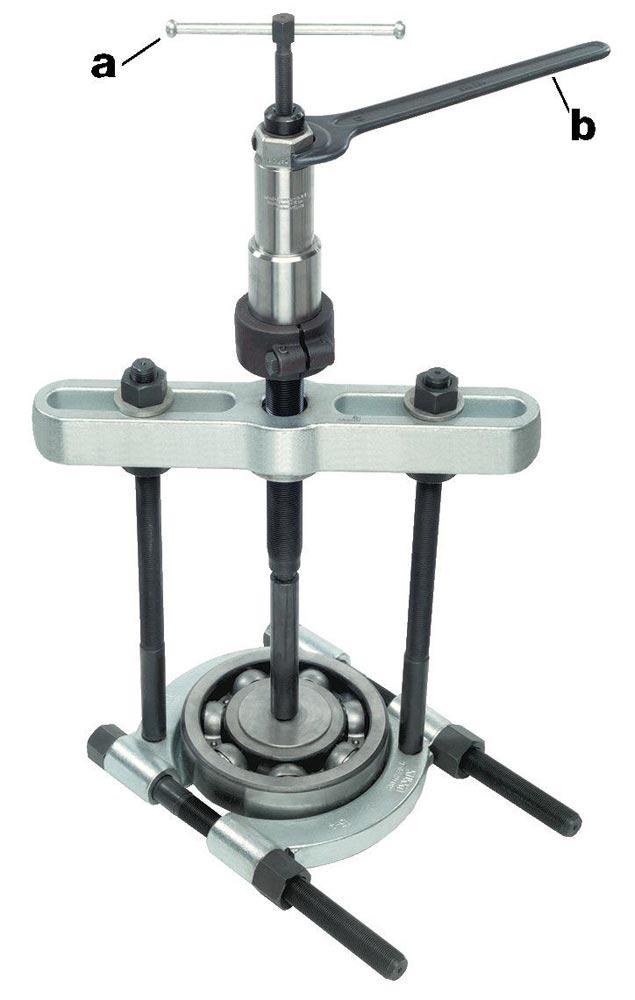

Arbeitsweise mit Hydraulik (Abbildung 4):
(Hydraulik gehört nicht zum Lieferumfang)
mit dem Schlüssel (b) die Spindel der Hydraulik in das Gewinde der Traverse der Abziehvorrichtung schrauben · bis sich das Druckstück fest gegen die Welle presst, dann durch Drehen der oberen Spindel (a) die Hydraulik in Tätigkeit setzen · Achtung:
die Abbildungen 2 und 3 zeigen die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 (gehört nicht zum Lieferumfang)
die Abbildung 4 zeigt die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 und einer Hydraulikspindel (Abziehvorrichtung und Hydraulikspindel gehören nicht zum Lieferumfang)
Hydraulikspindel bitte separat anfragen
Weitere technische Eigenschaften:
· Gewicht: 2,9 kg
(Abb. 1) · das Spannen der Trennbacken erfolgt durch gleichmäßiges Abziehen der Muttern auf den Seitenbolzen
Arbeitsweise:
das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende (Abbildung 2 und 3), bei den größeren Abziehvorrichtungen ist auch hydraulische Arbeitsweise möglich
Arbeitsweise mit Hydraulik (Abbildung 4):
(Hydraulik gehört nicht zum Lieferumfang)
mit dem Schlüssel (b) die Spindel der Hydraulik in das Gewinde der Traverse der Abziehvorrichtung schrauben · bis sich das Druckstück fest gegen die Welle presst, dann durch Drehen der oberen Spindel (a) die Hydraulik in Tätigkeit setzen · Achtung:
die Abbildungen 2 und 3 zeigen die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 (gehört nicht zum Lieferumfang)
die Abbildung 4 zeigt die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 und einer Hydraulikspindel (Abziehvorrichtung und Hydraulikspindel gehören nicht zum Lieferumfang)
Hydraulikspindel bitte separat anfragen
Weitere technische Eigenschaften:
· Gewicht: 2,9 kg
| Marke: | KUKKO |
|---|---|
| Modell: | 15-2 |
| Nenngröße: | 2 |
| passende Abziehvorrichtung: | Art.-Nr. 4157 490 002 |
| Öffnung A: | 22 - 115 mm |
| Öffnung B: | 115 mm |
